1. 首頁
  2. 服務項目與應用
  3. 營業項目
  4. 金相分析

營業項目

正常化 FCD-60 熱處理實例

賽車用閥座 (RETAINER)之硬度 及金相組織 並建議使用材質及熱處理


建議：1.使用SACM 645 材質
球狀化退火(SPHEROIDIZING)
2.冷鍛加工
3.調質熱處理：硬度(HRC 28-34)
回火溫度：600℃ min
4.精磨尺吋
5.軟氮化處理：
表面硬度：HV 100g 700

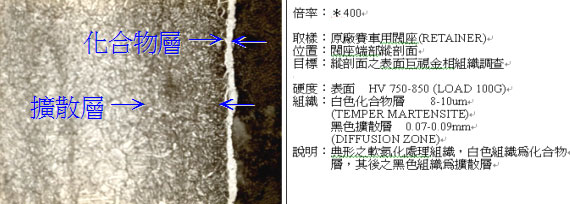

白色化合物層 7-15? um


汽車鋁圈

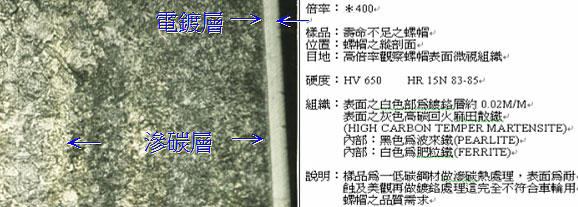

動態疲勞測時輪胎螺帽壽命不足之原因調查及對策報告

正常化後橫向組織 肥粒鐵+微細波來鐵 1000 X


S 45 C 金相組織

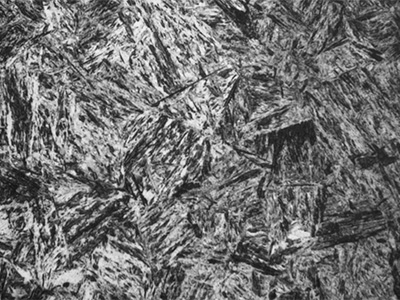

S 45 C 較高溫 淬火未回火,粗大麻田散鐵組織 1000 X

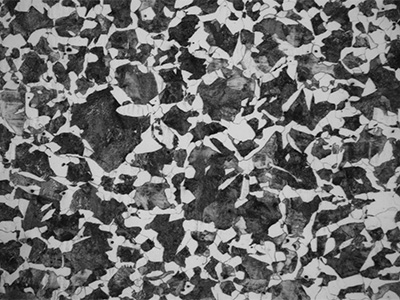

S 45 C 中碳鋼 原素材 為初析肥粒鐵與波來鐵混合組織 200X

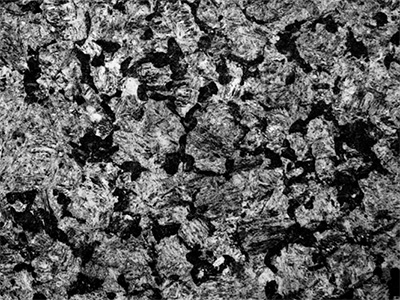

S 45 C 呈淬火不良狀態,麻田散鐵與微細波來鐵混合組織 1000 X

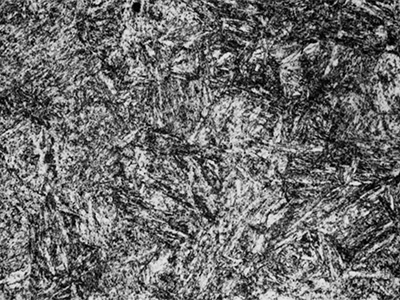

S 45 C 淬火回火麻鐵正常組織 1000 X

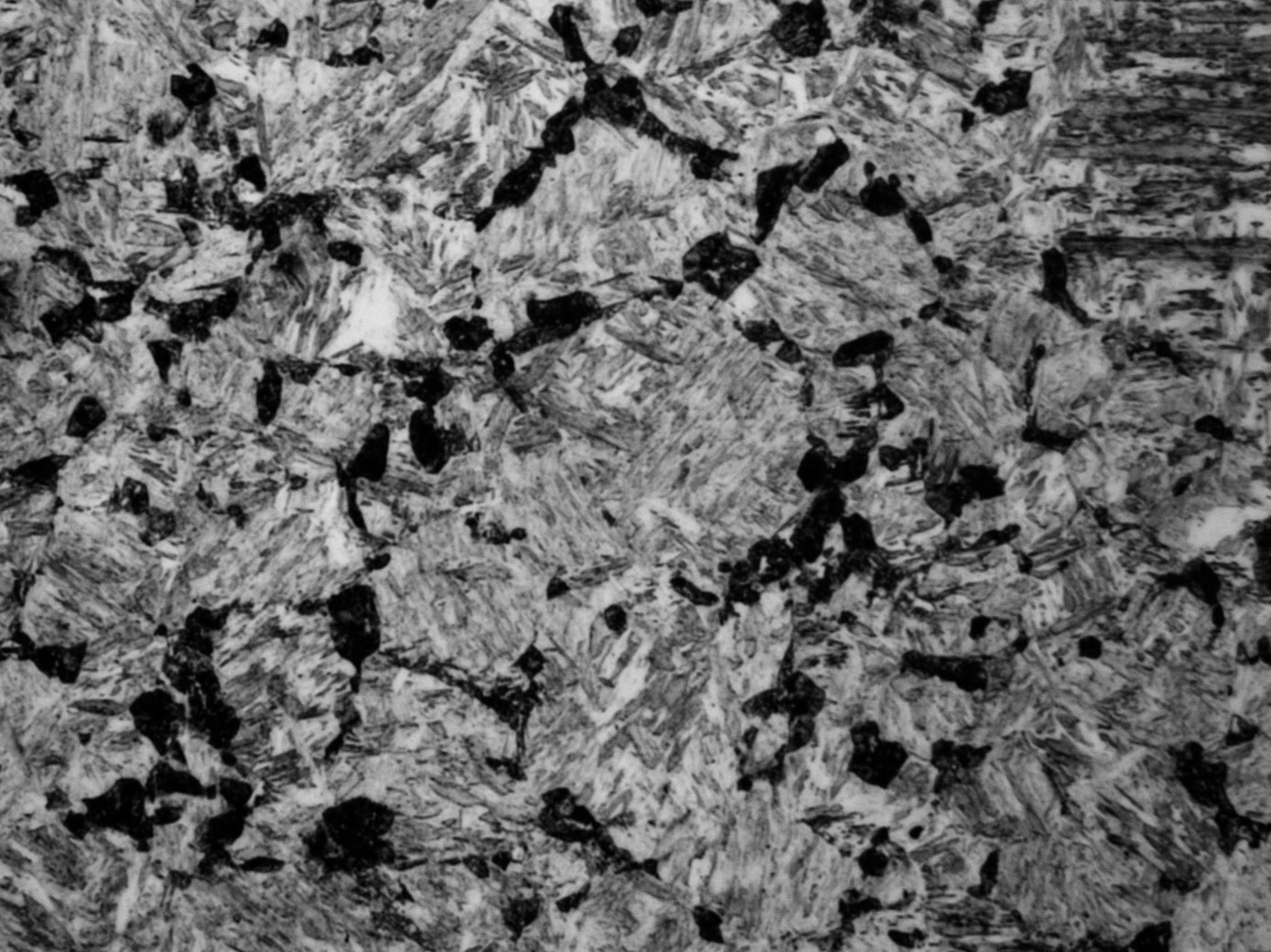

S 45 C 淬火不良麻田散鐵與微細波來鐵混合組織 1000 X


SCM 420 金相組織

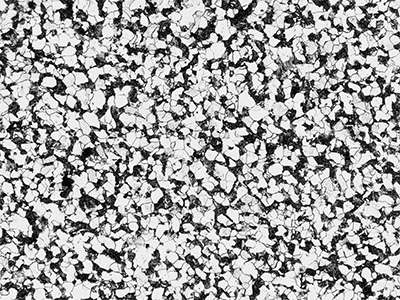

SCM 420 原素材 為初析肥粒鐵與波來鐵組織 200 X
SCM 420 表面呈過滲碳狀態,麻田散鐵 殘留沃斯田鐵與網狀初析雪明碳鐵 1000 X

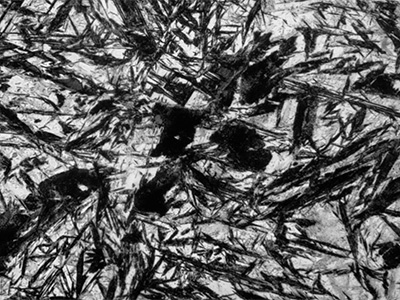

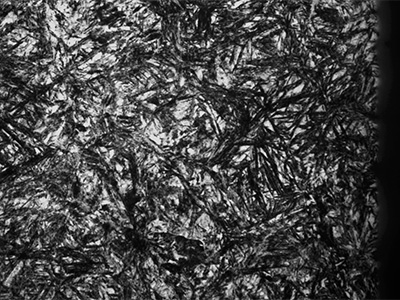

SCM 420 表面經滲碳後在較高溫度淬火,為粗大針狀麻田散鐵 殘留沃斯田鐵及塊狀雪名碳鐵 1000 X
SCM 420 滲碳層內呈淬火不良狀態,為針狀麻田散鐵 微細波來鐵與大量殘留沃斯田鐵 1000 X

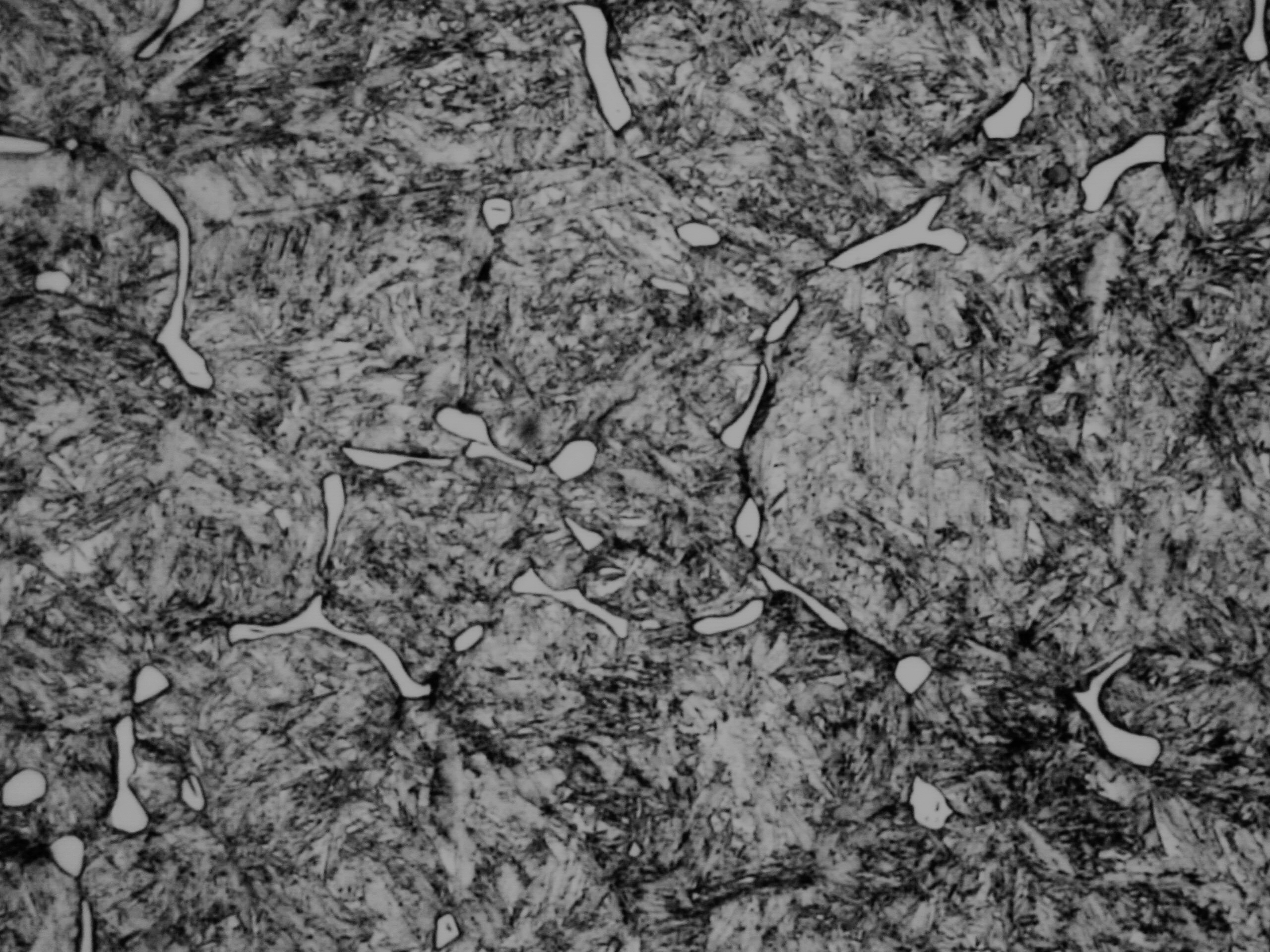

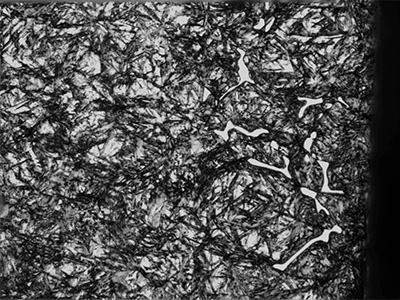

SCM 420 呈過度滲碳狀態麻田散鐵與網狀雪明碳鐵 1000 X


SCM 440 金相組織

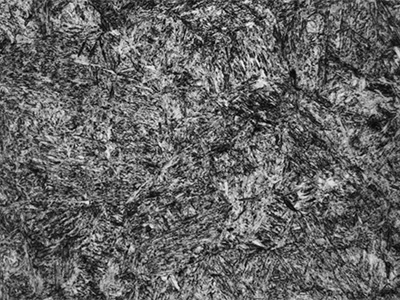

SCM 440 淬火回火麻田散鐵正常組織 1000 X

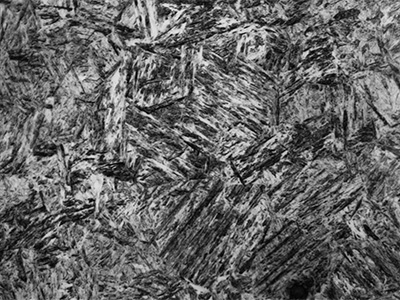

SCM 440 淬火低溫回火麻田散鐵組織 1000 X

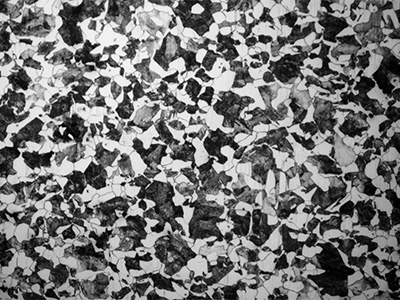

SCM 440 原素材 為初析肥粒鐵與波來鐵混合組織 200 X

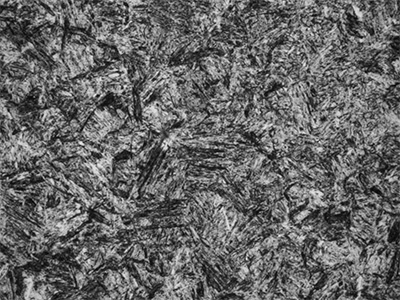

SCM 440 較高溫淬火後未回火呈粗大麻田散鐵組織 1000 X
SCM 440 淬火未回火粗大麻田散鐵組織 1000 X

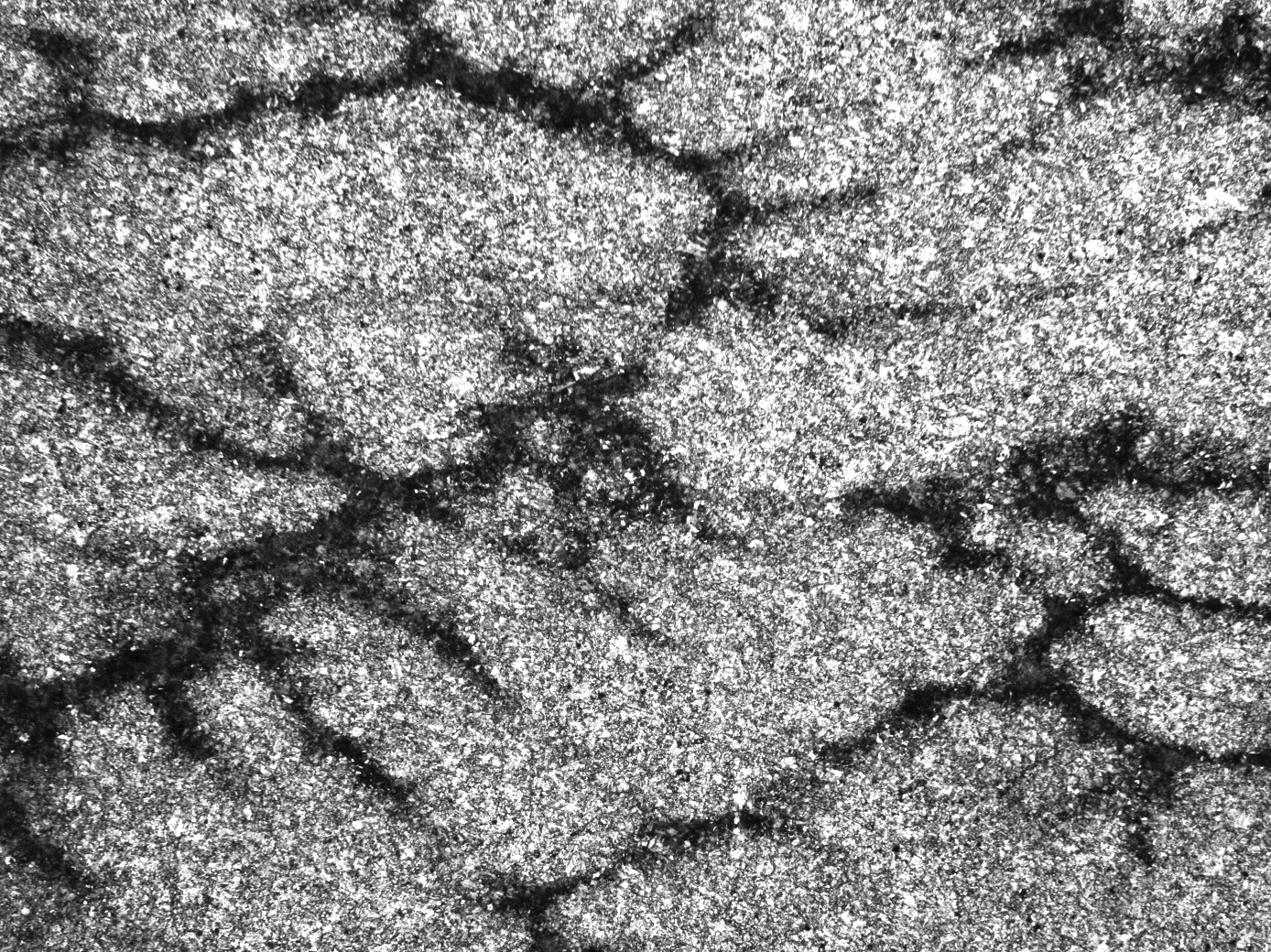

SCM 440 淬火麻田散鐵與網狀碳濃度偏析現象 25 X

SCr 420 金相組織

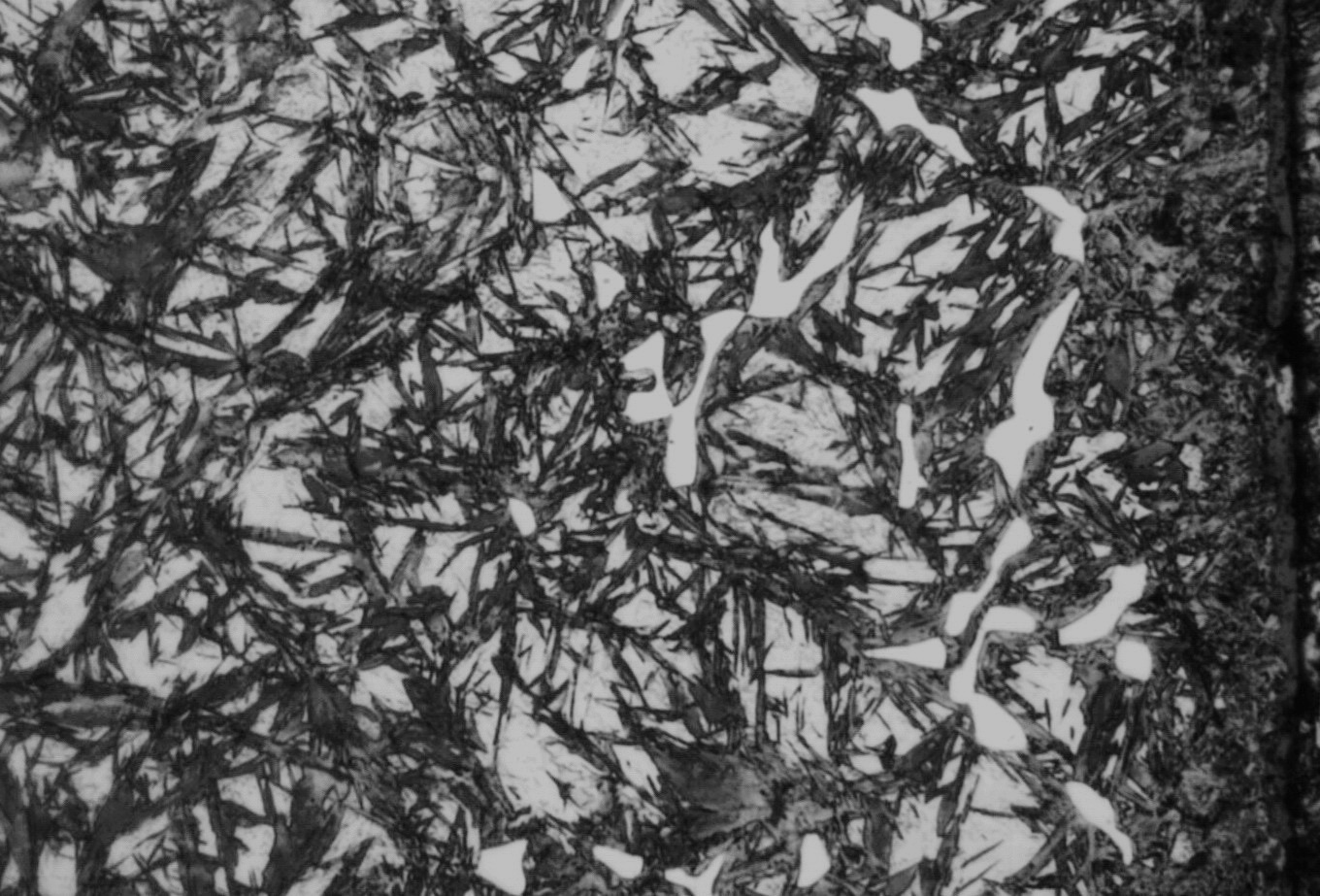

SCr 420 呈過度滲碳狀態針狀麻田散鐵殘留沃斯田鐵與塊狀雪明碳鐵 1000 X


SUJ - 2 金相組織

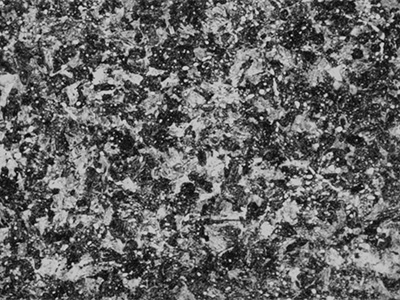

SUJ - 2 成淬火不良狀態,為微細波來 麻田散鐵及未固溶碳化物混核組織 1000 X

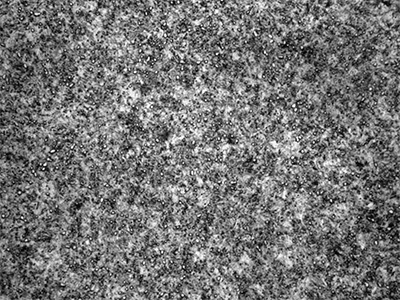

SUJ - 2 淬火正常狀態,為細緻回火麻田散鐵及顆粒狀未固溶碳化物 1000 X

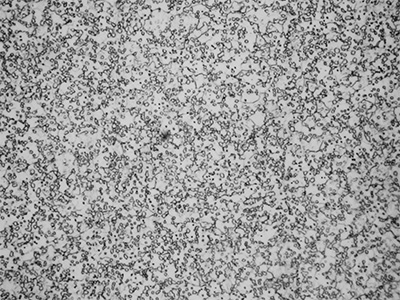

SUJ- 2 原素材為肥粒鐵基地內均勻分布球狀雪名碳鐵 1000 X

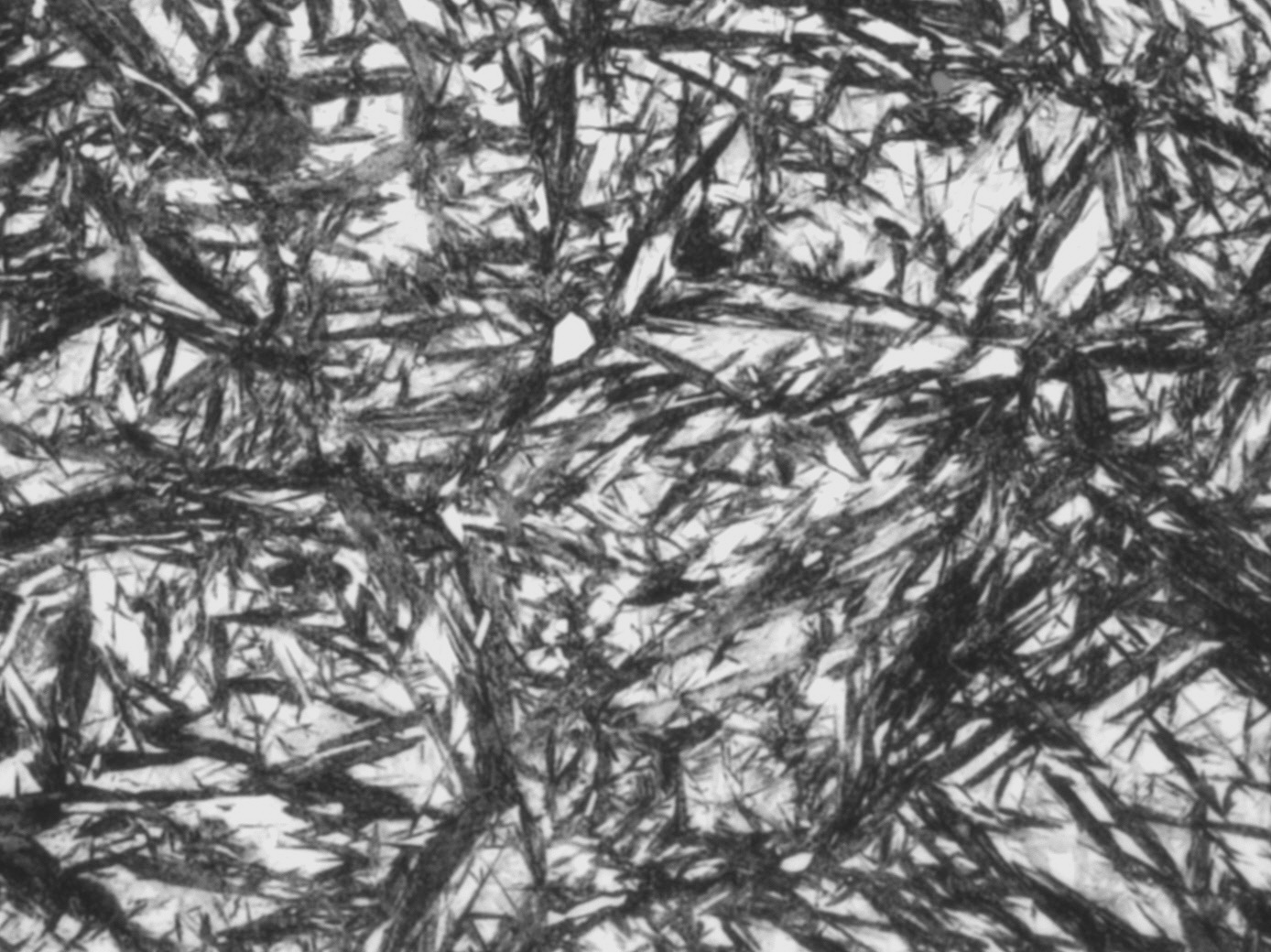

SUJ-2 呈較高溫淬火狀態,為粗大針狀麻田散鐵 殘留沃斯田鐵及未固溶碳化物 1000 X

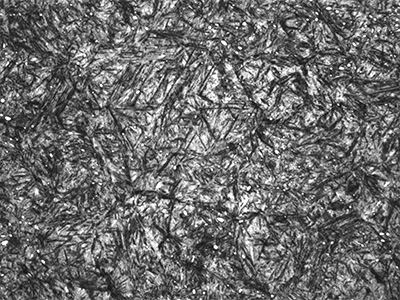

SUJ-2 淬火不良粗大針狀麻田散鐵殘留沃斯田鐵少量未固溶炭化物因沃斯田鐵化溫度偏高 1000 X
